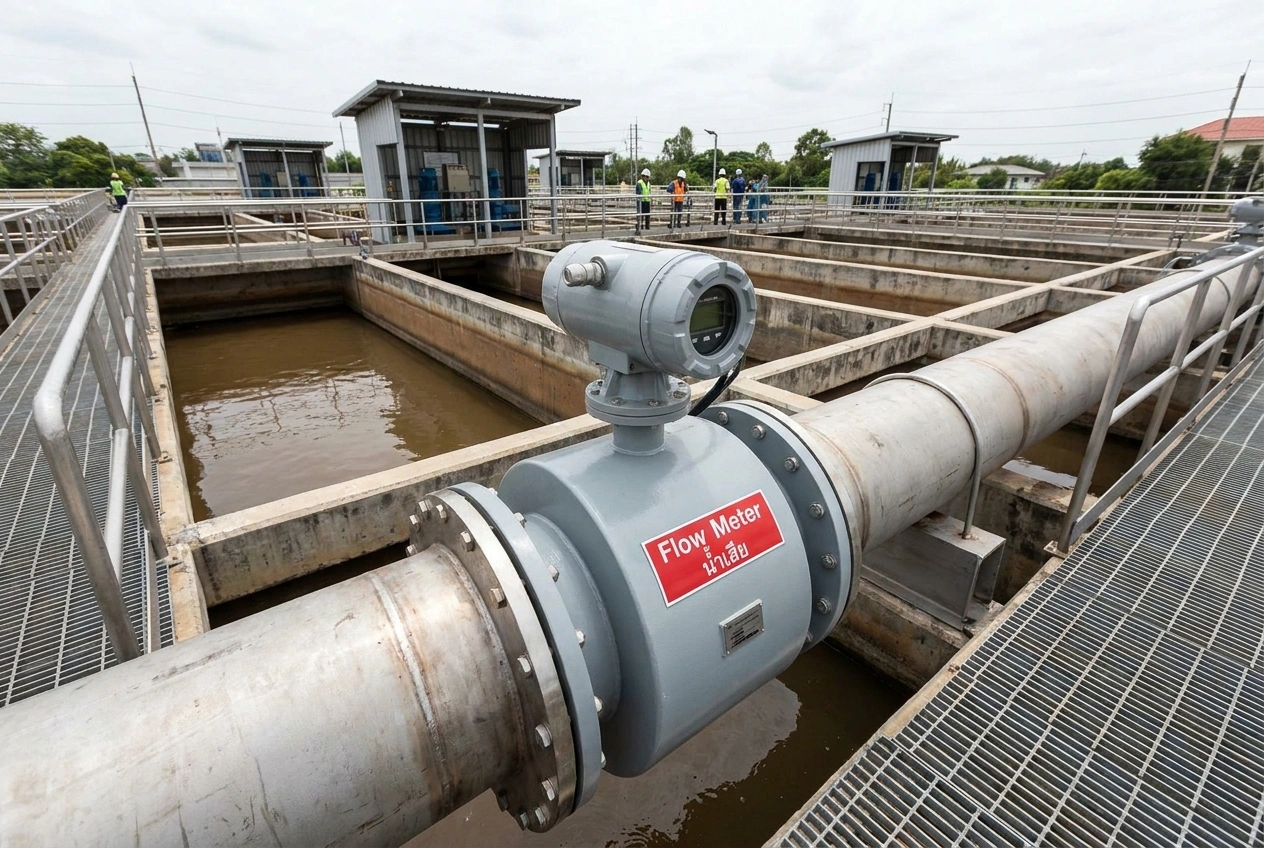

ในกระบวนการควบคุมระบบสิ่งแวดล้อมของโรงงานอุตสาหกรรม “ระบบบำบัดน้ำเสีย” (Wastewater Treatment Plant) ถือเป็นด่านสำคัญที่ไม่เพียงแต่ต้องดูแลให้ได้มาตรฐานเพื่อไม่ให้กระทบต่อชุมชนเท่านั้น แต่ยังต้องมีการบันทึกและรายงานปริมาณน้ำทิ้งอย่างถูกต้องตามที่กฎหมายกำหนด ด้วยเหตุนี้ เครื่องวัดอัตราการไหลน้ำเสีย หรือ flow meter น้ำเสีย จึงเป็นอุปกรณ์ภาคบังคับที่ทุกโรงงานขาดไม่ได้
อย่างไรก็ตาม หน้างานประเภทน้ำเสียถือเป็นหนึ่งในโจทย์ที่ปราบเซียนที่สุดสำหรับวิศวกร เนื่องจากน้ำเสียอุตสาหกรรมมักจะเต็มไปด้วยกากตะกอน สารเคมีกัดกร่อน เศษขยะ เส้นใย หรือแม้กระทั่งฟองอากาศ หากเราเลือกใช้เทคโนโลยีมิตเตอร์ที่ไม่เหมาะสม ปัญหาที่ตามมาคือ มิตเตอร์อุดตัน ใบพัดหัก ค่าเพี้ยน หรือเครื่องพังเสียหายในเวลาอันรวดเร็ว
บทความนี้จะพาไปเจาะลึก เครื่องวัดอัตราการไหลน้ำเสีย ที่ได้รับความนิยมในระบบอุตสาหกรรม พร้อมหลักเกณฑ์ในการเลือกใช้งานให้คุ้มค่าและทนทานที่สุด
ทำไมการเลือก Flow Meter น้ำเสีย ถึงต่างจากน้ำสะอาด?
ข้อผิดพลาดที่พบบ่อยที่สุดคือการนำมิตเตอร์ระบบใบพัด (เช่น Turbine Flow Meter) หรือมิตเตอร์กลไกทั่วไปที่ใช้กับน้ำประปามาติดตั้งในจุดน้ำเสีย ซึ่งลักษณะทางกายภาพของน้ำเสียมีสิ่งปนเปื้อน 3 ส่วนหลักที่ต้องระวัง:
-
สารแขวนลอยและกากตะกอน (Total Suspended Solids – TSS): น้ำเสียในโรงงานมักมีเศษตะกอนเคมี ตะกอนชีวภาพ หรือขยะชิ้นเล็ก ๆ วิ่งผ่านมาตามท่อ สารเหล่านี้จะเข้าไปพัน ขัด หรือพอกอยู่ตามชิ้นส่วนกลไก ทำให้เครื่องหยุดทำงาน
-
สารเคมีและการกัดกร่อน (Corrosiveness): น้ำเสียอาจมีสภาพเป็นกรดรุนแรงหรือด่างเข้มข้นจากการล้างไลน์ผลิต วัสดุบอดี้และเซนเซอร์ของมิตเตอร์จึงต้องทนต่อสารเคมีเหล่านั้นได้
-
ความไม่ต่อเนื่องของการไหล (Partially Filled Pipes): ในหลายจุดของระบบบำบัดน้ำเสีย น้ำมักจะไหลตามแรงโน้มถ่วง (Gravity Flow) ทำให้น้ำไหลไม่เต็มท่อ ซึ่งมิตเตอร์ระบบท่อปิดทั่วไปจะไม่สามารถวัดค่าได้ถูกต้องหากน้ำไหลไม่เต็มพื้นที่หน้าตัด
3 เทคโนโลยี Flow Meter น้ำเสีย ยอดนิยมในโรงงาน
เพื่อให้ตอบโจทย์ความท้าทายข้างต้น วิศวกรยุคใหม่จึงหันมาใช้เทคโนโลยีที่ “ไม่มีชิ้นส่วนเคลื่อนไหวอยู่ภายในท่อ” เพื่อลดโอกาสการเกิดความเสียหาย โดยมี 3 ระบบหลักดังนี้:
1. Electromagnetic Flow Meter (เครื่องวัดระบบสนามแม่เหล็กไฟฟ้า)
นี่คือเทคโนโลยีอันดับหนึ่งที่ได้รับการยอมรับว่าเหมาะสมกับงานน้ำเสียในท่อปิดมากที่สุด ตัวท่อด้านในจะโล่ง 100% ไม่มีใบพัดหรือแกนใด ๆ ขวางทางไหล
-
หลักการทำงาน: สร้างสนามแม่เหล็กตัดผ่านน้ำเสีย (ซึ่งเป็นของเหลวที่นำไฟฟ้า) แล้วใช้หมุดอิเล็กโทรดตรวจจับแรงดันไฟฟ้าเหนี่ยวนำเพื่อคำนวณเป็นความเร็ว
-
จุดเด่น: ทนทานต่อตะกอนสูงมาก สามารถเลือกสารเคลือบท่อด้านใน (Liner) เป็นพลาสติกประเภท PTFE หรือ Hard Rubber เพื่อทนการกัดกร่อนจากสารเคมีและทนแรงเสียดสีของตะกอนได้ดีเยี่ยม
-
(เจาะลึกเทคโนโลยีนี้เพิ่มเติมได้ที่ Electromagnetic คืออะไร)
2. Ultrasonic Flow Meter แบบ Doppler Effect
ในกรณีที่ต้องการวัดอัตราการไหลของน้ำเสียที่มีความเข้มข้นของตะกอนสูงมาก เช่น น้ำโคลน หรือน้ำเสียจากกระบวนการผลิตข้น ๆ เทคโนโลยี Ultrasonic Flow Meter แบบ Doppler คือตัวเลือกที่ตอบโจทย์
-
หลักการทำงาน: เซนเซอร์จะส่งคลื่นความถี่สูงเข้าไปในท่อ คลื่นจะวิ่งไปกระทบกับกากตะกอนหรือฟองอากาศที่ลอยอยู่ในน้ำเสีย แล้วสะท้อนกลับมาคำนวณหาความเร็วการไหล
-
จุดเด่น: มีทั้งแบบท่อสำเร็จรูปและแบบ Clamp-on (หนีบข้างท่อภายนอก) ซึ่งทำให้ติดตั้งได้โดยไม่ต้องตัดต่อท่อและไม่ต้องสัมผัสกับน้ำเสียโดยตรง
-
(อ่านคู่มือการติดตั้งระบบคลื่นความถี่สูงได้ที่ Ultrasonic Flow Meter คือ)
3. Open Channel Flow Meter (เครื่องวัดสำหรับรางเปิด)
ในกรณีที่น้ำเสียไหลมาตามทางระบายน้ำ รางเปิด คอนกรีต หรือท่อระบายน้ำที่ไหลไม่เต็มท่อ (มักพบบ่อยในจุดปล่อยน้ำทิ้งท้ายโรงงานก่อนออกสู่ภายนอก) เราจะไม่สามารถใช้มิตเตอร์ท่อปิดสองแบบแรกได้ แต่ต้องใช้ระบบ Open Channel Flow Meter
-
หลักการทำงาน: ติดตั้งโครงสร้างบังคับน้ำ เช่น ฝาย (Weirs) หรือรางพาร์แชล (Parshall Flume) ร่วมกับเซนเซอร์อัลตราโซนิกที่ติดตั้งไว้เหนือผิวน้ำเพื่อวัดระดับความสูงของน้ำ แล้วนำมาคำนวณเป็นอัตราการไหลตามสูตรคณิตศาสตร์สากล
-
จุดเด่น: วัดค่าน้ำที่ไหลตามแรงโน้มถ่วงได้อย่างแม่นยำ ไม่กลัวขยะชิ้นใหญ่เพราะตัวเซนเซอร์อยู่ลอยเหนือผิวน้ำ
เช็คลิสต์สำคัญในการเลือกซื้อ “เครื่องวัดน้ำเสีย โรงงาน”
ในการเปรียบเทียบสเปกและพิจารณา โฟลว์มิเตอร์ น้ำเสีย ราคา ความคุ้มค่า ฝ่ายจัดซื้อและวิศวกรควรตรวจสอบพารามิเตอร์หน้างานดังนี้ร่วมกับผู้เชี่ยวชาญ:
-
ลักษณะทางกายภาพของท่อ: เป็นท่อเหล็ก, ท่อ PVC, ท่อ PE หรือเป็นรางเปิด? ขนาดกี่นิ้ว? น้ำไหลเต็มท่อตลอดเวลาหรือไม่?
-
การเลือกวัสดุ Liner & Electrode (สำหรับมิตเตอร์แม่เหล็ก): หากน้ำเสียมีสารเคมีหรือเป็นกรด-ด่าง ควรเลือก Liner เป็น PTFE (Teflon) และ Electrode เป็นวัสดุพิเศษอย่าง Hastelloy C หรือ Titanium เพื่อป้องกันการผุกร่อน
-
มาตรฐานการกันน้ำกันฝุ่น (IP Rating): จุดติดตั้งระบบบำบัดน้ำเสียมักอยู่กลางแจ้งหรือในบ่ออับชื้น ควรเลือกมิตเตอร์ที่มีมาตรฐาน IP67 (สำหรับติดตั้งทั่วไป) หรือ IP68 (กรณีตัวเซนเซอร์ต้องแช่อยู่ในน้ำหรือในจุดที่น้ำมีโอกาสท่วมถึง)
-
การเชื่อมต่อสัญญาณ (Output): ตัวเครื่องรองรับสัญญาณเพื่อส่งค่าไปยังห้องควบคุมหรือไม่ เช่น สัญญาณ 4-20mA, Pulse หรือระบบดิจิทัลอย่าง Modbus RS485 สำหรับต่อเข้าตู้ PLC
สรุป
การเลือก flow meter น้ำเสีย ที่ถูกต้อง ไม่ใช่การมองหาเครื่องที่มีราคาถูกที่สุด แต่คือการเลือกเทคโนโลยีที่สอดคล้องกับพฤติกรรมของของเสียในโรงงานของคุณ การลงทุนกับระบบ Electromagnetic หรือ Ultrasonic ที่ไม่มีชิ้นส่วนสึกหรอ อาจมีราคาสูงกว่ามิตเตอร์เชิงกลในตอนแรก แต่จะช่วยประหยัดค่าซ่อมบำรุงและลดเวลาที่โรงงานต้องหยุดไลน์ผลิตในระยะยาวได้อย่างมหาศาล
หากโรงงานของคุณกำลังปรับปรุงระบบบำบัดน้ำเสีย หรือต้องการวิศวกรเข้าไปช่วยดูหน้างานเพื่อจัดสเปกเครื่องวัดน้ำเสียที่ถูกต้อง ทนทาน และผ่านมาตรฐานกฎหมาย สามารถติดต่อทีมงาน Well Instrument ผู้จำหน่าย flow meter ไทย เราพร้อมให้คำปรึกษาฟรีและจัดหาสินค้าคุณภาพสูงพร้อมบริการหลังการขายครบวงจร
