วิธีเลือก Flow Meter ฉบับสมบูรณ์: คู่มือสำหรับวิศวกรและฝ่ายจัดซื้ออุตสาหกรรม

ในกระบวนการผลิตของโรงงานอุตสาหกรรม ไม่ว่าจะเป็นระบบจัดการน้ำ งานควบคุมสารเคมี หรือการวัดปริมาณพลังงานและแก๊ส อุปกรณ์หนึ่งที่มีบทบาทสำคัญอย่างยิ่งคือ เครื่องวัดอัตราการไหล หรือที่คนในวงการวิศวกรรมมักเรียกทับศัพท์ว่า Flow Meter (โฟลว์มิเตอร์) หน้าที่หลักของมันคือการตรวจสอบ วัดค่า และควบคุมปริมาณการไหลของของไหล (Fluids) ให้เป็นไปตามมาตรฐานที่กำหนด

อย่างไรก็ตาม ปัญหาที่วิศวกรและฝ่ายจัดซื้อมักต้องเผชิญอยู่บ่อยครั้งคือ “จะเลือกซื้อ Flow Meter ตัวไหนดีให้ตอบโจทย์หน้างานมากที่สุด?” เนื่องจากในท้องตลาดมี ประเภทเครื่องวัดอัตราการไหล ให้เลือกมากมายหลายเทคโนโลยี ตั้งแต่ระบบลูกลอยราคาประหยัดไปจนถึงระบบคลื่นความถี่สูงและระบบสนามแม่เหล็กไฟฟ้า

หากเลือกผิดประเภท นอกจากจะทำให้ได้ค่าที่ไม่แม่นยำแล้ว ยังอาจนำไปสู่ความเสียหายของอุปกรณ์และงบราคาก่อสร้างที่บานปลายได้ บทความนี้จะพาคุณไปเจาะลึก 5 ขั้นตอนและพารามิเตอร์สำคัญใน วิธีเลือก flow meter อย่างถูกต้องตามหลักวิศวกรรม

Step 1: รู้จักลักษณะของ “ของไหล” (Fluid Properties)

สิ่งแรกที่ต้องพิจารณาก่อนดูเรื่อง flow meter ราคา คือการวิเคราะห์ตัวของไหล หรือสารที่วิ่งอยู่ภายในท่อ เพราะของไหลแต่ละชนิดมีพฤติกรรมทางกายภาพและเคมีที่แตกต่างกันอย่างสิ้นเชิง โดยเราสามารถแบ่งลักษณะของไหลออกเป็น 3 กลุ่มใหญ่ ๆ:

1. ของเหลว (Liquids): ต้องพิจารณาว่าเป็นน้ำสะอาด น้ำดิบ หรือน้ำเสียที่มีตะกอนเจือปน นอกจากนี้ยังต้องเช็ค ค่าการนำไฟฟ้า (Conductivity) ของเหลวบางชนิด เช่น น้ำกลั่น (DI Water) จะไม่สามารถใช้วัดด้วยเครื่องวัดบางประเภทได้

2. แก๊สและลมอัด (Gas & Compressed Air): แก๊สมีความสามารถในการอัดตัวสูง (Compressible) เปลี่ยนแปลงปริมาตรตามความดันและอุณหภูมิได้ง่าย

3. ไอน้ำ (Steam): มีทั้งไอน้ำอิ่มตัว (Saturated Steam) และไอน้ำร้อนจัด (Superheated Steam) ซึ่งมีแรงดันและอุณหภูมิที่สูงมาก

💡 พารามิเตอร์เคมีที่ต้องเช็ค: สารนั้นกัดกร่อนหรือไม่? มีความหนืด (Viscosity) เท่าไหร่? หากเป็นสารเคมีรุนแรง เช่น กรดหรือด่างเข้มข้น ตัวเนื้อวัสดุภายในท่อของมิเตอร์ (Liner & Electrode) จะต้องถูกออกแบบมาเฉพาะ เช่น การใช้สารเคลือบ PTFE เป็นต้น

Step 2: พิจารณารูปแบบสภาวะหน้างาน (Operating Conditions)

เมื่อทราบชนิดของไหลแล้ว ลำดับถัดมาคือการตรวจสอบสภาพแวดล้อมและพารามิเตอร์การทำงานภายในระบบท่อ ซึ่งประกอบด้วยค่าวิกฤต 3 ส่วนหลัก:

• อัตราการไหลต่ำสุดและสูงสุด (Flow Rate Range): มิเตอร์ทุกตัวจะมีช่วงการวัดที่แม่นยำ (Turn-down Ratio) คุณต้องทราบค่า Flow ต่ำสุด (Min Flow) และสูงสุด (Max Flow) ที่เกิดขึ้นจริงในระบบ เพื่อไม่ให้เลือกขนาดท่อของมิเตอร์ที่ใหญ่หรือเล็กเกินไป

• อุณหภูมิ (Temperature): อุณหภูมิของสารหน้างานส่งผลต่อการเลือกประเภทเซนเซอร์และซีลกันรั่ว

• แรงดัน (Pressure): แรงดันใช้งานสูงสุดในระบบท่อต้องไม่เกินค่ามาตรฐานที่ตัวบอดี้ของมิเตอร์จะรับได้ (เช่น มาตรฐาน Flange PN10, PN16 หรือ ANSI)

Step 3: จับคู่เทคโนโลยีให้ตรงกับลักษณะงาน

นี่คือจุดสำคัญใน วิธีเลือก flow meter โดยเราจะนำข้อมูลจาก Step 1 และ 2 มาจับคู่กับ ประเภทของโฟลว์มิเตอร์ เพื่อคัดเลือกเทคโนโลยีที่เหมาะสมที่สุด:

1. งานวัดระบบน้ำทั่วไปและน้ำเสีย (Water & Wastewater)

หากหน้างานเป็นน้ำประปา น้ำดิบ หรือน้ำเสียในโรงงานอุตสาหกรรมที่มีตะกอน ตัวเลือกอันดับหนึ่งคือ Electromagnetic Flow Meter (เครื่องวัดอัตราการไหลแบบสนามแม่เหล็กไฟฟ้า) เนื่องจากมิเตอร์ประเภทนี้ไม่มีชิ้นส่วนเคลื่อนไหวอยู่ภายในท่อ (No Moving Parts) จึงลดโอกาสการอุดตันจากสิ่งสกปรกได้เป็นอย่างดี

2. งานที่ไม่ต้องการตัดต่อหรือเจาะท่อ (Non-Invasive)

หากระบบท่อเดิมของโรงงานทำงานตลอด 24 ชั่วโมง และไม่สามารถหยุดกระบวนการผลิตเพื่อตัดต่อท่อได้ เทคโนโลยี Ultrasonic Flow Meter (เครื่องวัดอัตราการไหลแบบอัลตราโซนิก) รูปแบบ Clamp-on คือคำตอบที่ดีที่สุด ตัวเซนเซอร์จะถูกติดตั้งอยู่ภายนอกท่อและส่งคลื่นความถี่สูงผ่านผนังท่อเพื่อคำนวณค่าการไหล

3. งานวัดไอน้ำ ลมร้อน หรือแก๊สอุตสาหกรรม

สำหรับของไหลที่เป็นสถานะแก๊ส ลมอัด หรือไอน้ำแรงดันสูง (Steam) เทคโนโลยีที่ได้รับความนิยมอย่างแพร่หลายคือ Vortex Flow Meter เพราะทนต่ออุณหภูมิและความดันได้ดีเยี่ยม หรือหากต้องการความแม่นยำสูงในราคาประหยัดสำหรับน้ำสะอาดและแก๊สทั่วไปที่อัตราการไหลไม่สูงมาก การเลือกใช้ Rotameter / Float Flow Meter (เครื่องวัดแบบลูกลอย) ก็เป็นทางเลือกที่คุ้มค่า

Step 4: ตรวจสอบข้อจำกัดด้านพื้นที่ติดตั้ง (Installation Constraints)

ความแม่นยำของ เครื่องวัดอัตราการไหล ส่วนใหญ่ขึ้นอยู่กับความเสถียรของความเร็วการไหลภายในท่อ (Flow Profile) ก่อนจะวิ่งเข้าตัวมิเตอร์ ของเหลวต้องไหลแบบเต็มท่อและนิ่ง

ดังนั้น กฎข้อห้ามสำคัญคือ ต้องมีระยะท่อตรง (Straight Pipe Requirement) ทั้งด้านหน้า (Upstream) และด้านหลัง (Downstream) ของมิเตอร์ เพื่อหลีกเลี่ยงกระแสน้ำวน (Turbulence) ที่เกิดจากข้องอ ข้อลด วาล์ว หรือปั๊มน้ำ

• คำแนะนำ: โดยทั่วไปมักใช้มาตรฐานระยะท่อตรงด้านหน้าอย่างน้อย 5D ถึง 10D (5-10 เท่าของขนาดเส้นผ่านศูนย์กลางท่อ) และด้านหลังอย่างน้อย 3D ถึง 5D ขึ้นอยู่กับสเปกของแต่ละเทคโนโลยี

Step 5: กำหนดงบประมาณและการซ่อมบำรุงระยะยาว (Total Cost of Ownership)

การพิจารณาเพียงแค่ flow meter ราคาถูก ในขั้นตอนการสั่งซื้อแรกเริ่ม อาจไม่ใช่คำตอบที่คุ้มค่าที่สุดเสมอไป ฝ่ายจัดซื้อและวิศวกรควรประเมินร่วมกันใน 3 มิติ:

1. ค่าติดตั้งและอุปกรณ์เสริม: บางเทคโนโลยีต้องการการติดตั้งที่ซับซ้อน หรือต้องซื้ออุปกรณ์แปลงสัญญาณ (Transmitter) แยกต่างหาก

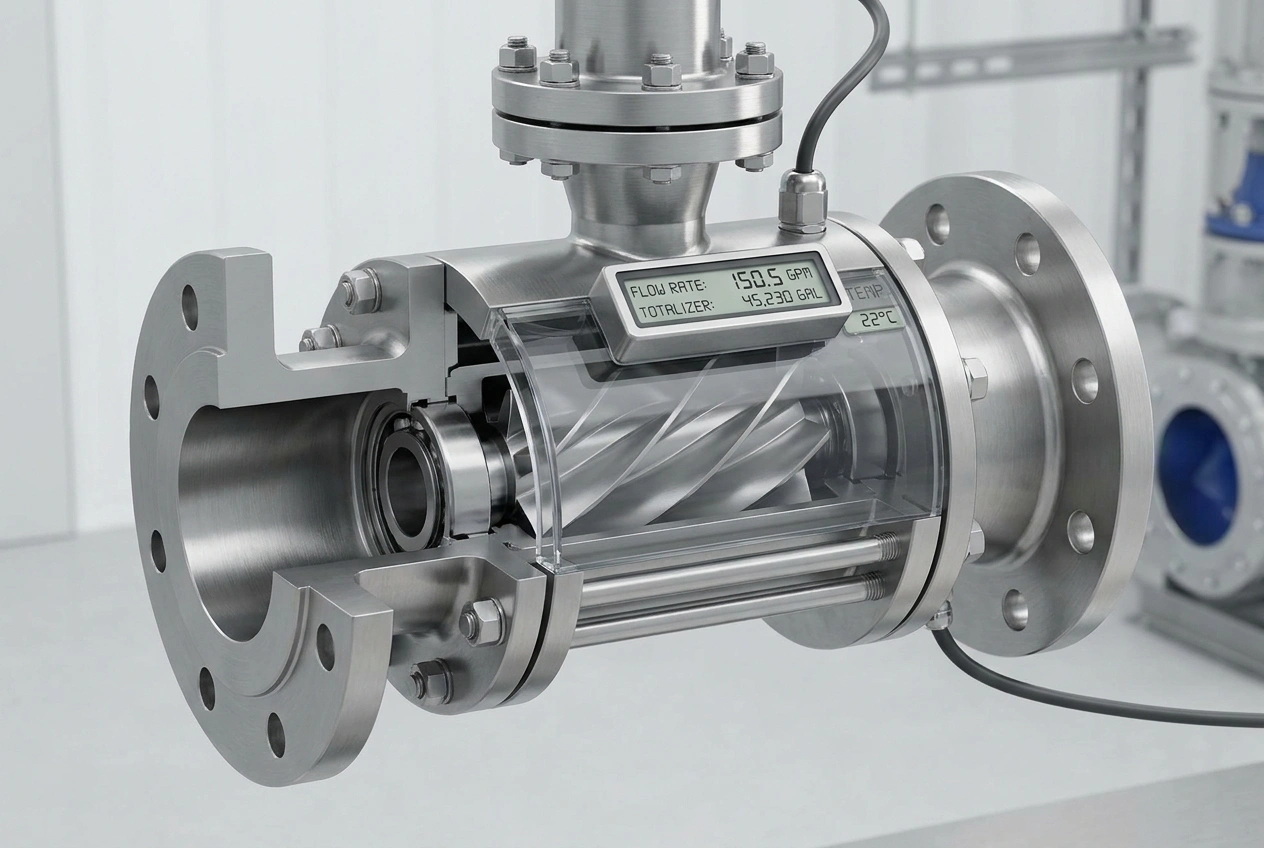

2. ค่าใช้จ่ายในการบำรุงรักษา: เครื่องวัดระบบกลไกที่มีใบพัด (เช่น Turbine Flow Meter) อาจมีราคาเครื่องที่ถูกกว่าในตอนแรก แต่จะมีค่าเสื่อมสภาพและต้องเปลี่ยนอะไหล่บ่อยครั้งเมื่อใช้กับของเหลวที่มีความหนืดหรือสกปรก

3. ค่าบริการสอบเทียบมาตรฐาน (Calibration): เพื่อรักษาความแม่นยำในการใช้งานระดับอุตสาหกรรม ควรเลือกซื้อจาก ผู้จำหน่าย flow meter ไทย ที่มีบริการหลังการขายและใบรับรองคุณภาพมาตรฐานรับรอง

สรุป เช็คลิสต์ก่อนส่งสเปกให้ผู้จัดจำหน่าย

ก่อนที่คุณจะติดต่อผู้ขายเพื่อขอใบเสนอราคา แนะนำให้กรอกข้อมูลหน้างานลงในเช็คลิสต์สั้น ๆ นี้เพื่อความรวดเร็วและถูกต้องในการเลือกสเปกเครื่อง:

1. ชนิดของไหลคืออะไร? (น้ำ, สารเคมี, แก๊ส, ไอน้ำ)

2. ขนาดของท่อหน้างานกี่นิ้ว? และวัสดุท่อทำจากอะไร?

3. ช่วงอัตราการไหลใช้งาน (Min / Normal / Max Flow rate) อยู่ที่เท่าไหร่?

4. อุณหภูมิและความดันสูงสุดที่เกิดขึ้นในระบบคือเท่าไหร่?

5. สัญญาณเอาต์พุตที่ต้องการเชื่อมต่อคืออะไร? (4-20mA, Pulse, Modbus RS485)

หากคุณกำลังมองหาเครื่องวัดอัตราการไหลเพื่อใช้งานในโรงงาน หรือต้องการวิศวกรช่วยประเมินหน้างานเพื่อเลือกโมเดลที่ถูกต้องและคุ้มค่าที่สุด สามารถติดต่อทีมงาน Well Instrument ได้ทันที เราพร้อมให้คำปรึกษาฟรีและจัดหาสินค้ามาตรฐานอุตสาหกรรมพร้อมบริการหลังการขายครบวงจร
