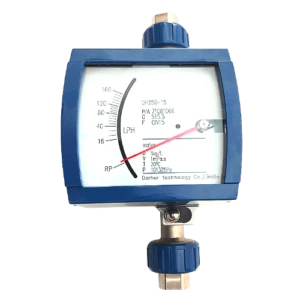

LZ Series Variable Area Flowmeter

LZ Series Variable Area Flowmeter

Variable Area Flowmeter รุ่น LZ ซีรี่ส์ เครื่องวัดอัตราการไหลแบบท่อโลหะ ดีไซน์เรียบง่ายแต่แม่นยำและเชื่อถือได้สูง ออกแบบมาให้ทนทานต่อแรงดันและอุณหภูมิสูงได้ดีกว่า Rotameter ทั่วไป อ่านค่าได้ง่าย ติดตั้งสะดวก เหมาะสำหรับวัดอัตราการไหลของสารเคมี, น้ำมันเบนซิน, ยา, อาหาร และระบบบำบัดน้ำเสีย

หมวดหมู่:

ข้อมูลทางเทคนิคของรุ่น LZ Series

ข้อมูลจำเพาะของ Variable Area Flowmeter รุ่น LZ Series

Measure Range Water (20°C) (2.5-10,000 L/h)
Air (20°C, 1.101325 Mpa) (0.07-750) m³/h
Range Ratio 10:1
Accuracy Grade ±1.5% , ±2.5%
Fluid Working Pressure DN15-DN50 : 4.0 MPa
DN80-DN150 : 1.6 MPa
Working Pressure of Coating 1.6 Mpa
Fluid Working Temperature -80°C ~+200 °C (PTFE ≤ +85°C)
(For Model PTFE ≤ +85°C)
Connection Type (Flange Connection, Threaded connection or Tri-clamp connection flange refer to standard GB/T9119; ANSI 150 lbs, 200 lbs; HG20592-20635; Other standard flange can e made to the user requirement.)
Environment Temperature -25°C~+55°C
Medium Viscidity DN15 ≤ 5 mPa.S;
DN25-DN100 ≤ 250 mPa.S
Electricity Signal Outout Output Signal : 1%
Linear Accuracy : 1%
Temperature Influence : 0.5% / 10°C
Power Supply : 13-30 VDC
Power Supply Consume : ≤ 250 mW
Restrict Alarm Power Supply : 24 (±10%) VDC
Power Loss : ≤ 3W
Working Temperature : -25°C to +60°C
Explosion-proof Gr ExibIICT อ่านเพิ่มเติมมาตรฐานกันระเบิด

ลำดับชิ้นส่วนวัสดุ

lz series material part
ภาพที่ 1: ภาพวาดระบุชิ้นส่วน LZ Series
  1. Flange Connection
  2. Guider
  3. Float
  4. Measuring Tube
  5. Tube Body
  6. Stopper
  7. Spring Collar
  8. Indicator
